Приставные безрадиусные кронштейны SA-9

Кронштейны серии SA-11

Описание

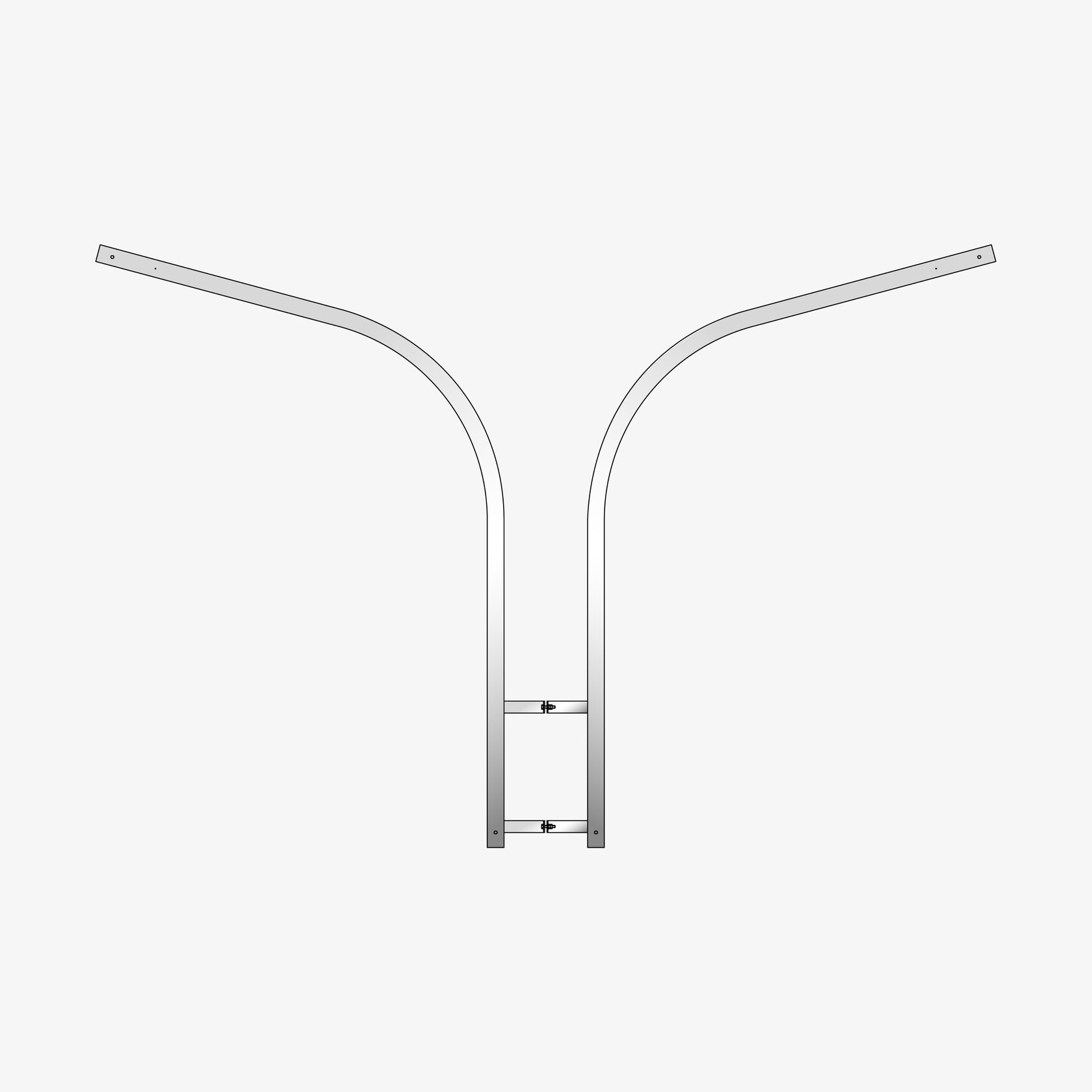

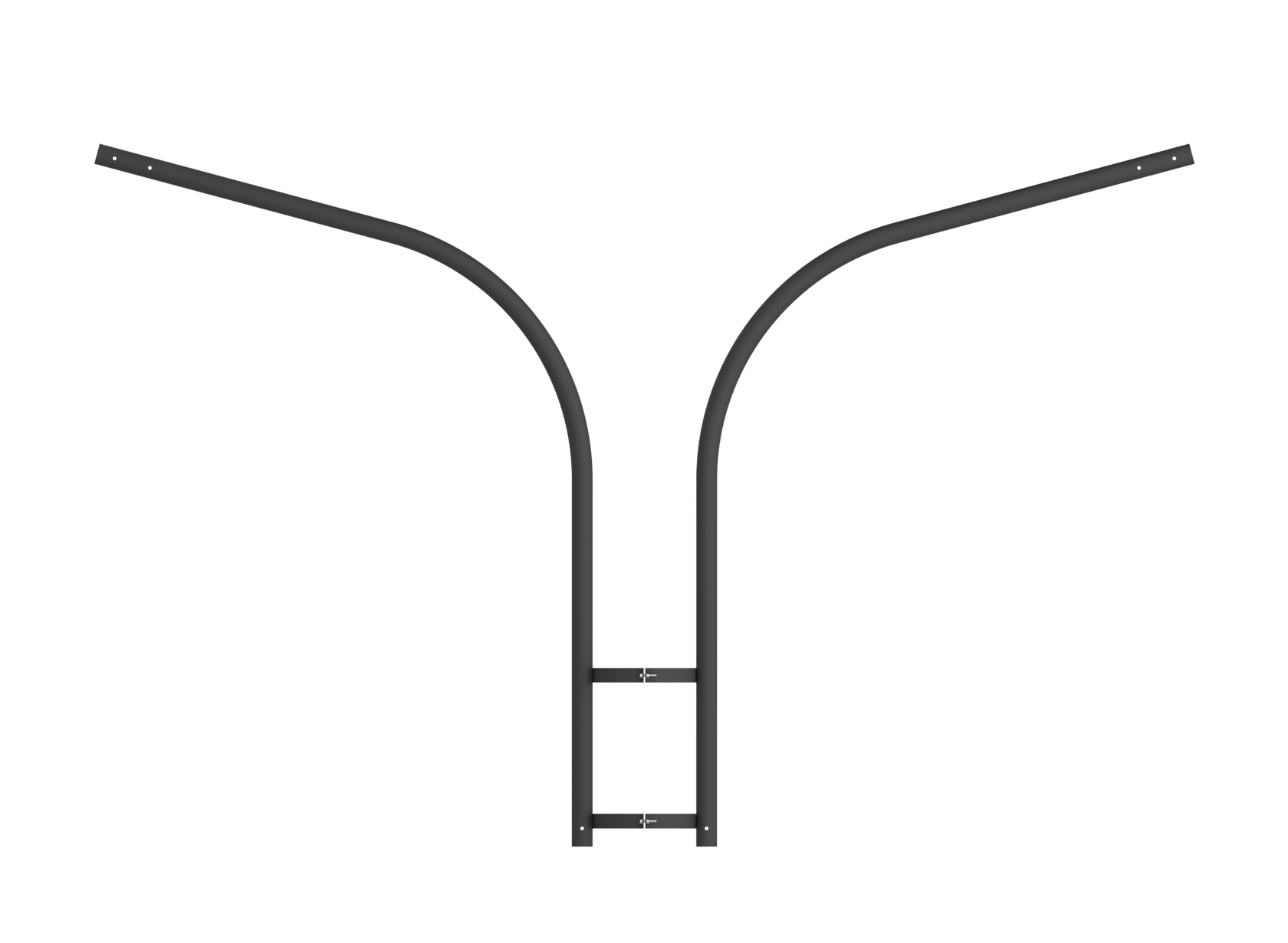

Обжимные радиусные кронштейны для установки одного или двух консольных светильников. Изготавливаются из стальной трубы круглого сечения (Ø57 мм). Предназначены для монтажа на цилиндрические опоры. Защитное покрытие — горячее цинкование и декоративное порошковое полиэфирное покрытие (возможна окраска в любой цвет по шкале RAL). Угол наклона кронштейна: 0° / 15° / 30°. Угол между рожками: 0° / 180°.

Технические характеристики

Наименование кронштейна Размер А, мм Размер Б, мм Размер В, мм Размер Г, градусы
SA-11-1-0,5-0,5-15-112 500 500 112 15
SA-11-1-0,5-0,5-15-139 500 500 139 15
SA-11-1-0,5-0,5-0-168 500 500 168 0
SA-11-1-0,5-0,5-15-168 500 500 168 15
SA-11-1-0,5-0,5-0-219 500 500 219 0
SA-11-1-0,5-0,5-15-219 500 500 219 15
SA-11-1-0,5-0,5-0-273 500 500 273 0
SA-11-1-0,5-0,5-15-273 500 500 273 15
SA-11-1-0,5-0,5-15-320 500 500 320 15
SA-11-1-0,5-0,5-15-377 500 500 377 15
SA-11-1-0,8-1,5-15-273 800 1500 273 15
SA-11-1-1,0-1,0-0-139 1000 1000 139 15
SA-11-1-1,0-1,0-15-139 1000 1000 139 15
SA-11-1-1,0-1,0-15-168 1000 1000 168 15
SA-11-1-1,0-1,0-0-219 1000 1000 219 0
SA-11-1-1,0-1,0-0-273 1000 1000 273 0
SA-11-1-1,0-1,0-15-273 1000 1000 168 15
SA-11-1-1,0-1,0-15-320 1000 1000 320 15
SA-11-1-1,0-1,0-15-325 1000 1000 325 15
SA-11-1-1,0-1,0-15-335 1000 1000 335 15
SA-11-1-1,0-1,0-15-350 1000 1000 350 15
SA-11-1-1,0-1,0-15-380 1000 1000 380 15
SA-11-1-1,2-0,5-15-168 1200 500 168 15
SA-11-1-1,2-0,5-15-325 1200 500 325 15
SA-11-1-2,0-2,0-15-219 2000 2000 219 15
SA-11-1-1,5-1,5-0-168 1500 1500 168 0
SA-11-1-1,5-1,5-15-168 1500 1500 168 15
SA-11-1-1,5-1,5-0-273 1500 1500 273 0
SA-11-1-1,5-1,5-15-273 1500 1500 273 15
SA-11-1-1,5-1,5-0-325 1500 1500 325 0
SA-11-1-1,5-1,5-15-325 1500 1500 325 15
SA-11-1-1,5-1,5-15-377 1500 1500 377 15
SA-11-1-1,5-2,0-15-273 1500 1500 273 15
SA-11-1-2,0-2,0-15-133 2000 2000 133 15
SA-11-1-2,0-2,0-15-170 2000 2000 170 15
SA-11-1-2,0-2,0-15-219 2000 2000 219 15
SA-11-1-2,0-2,0-15-273 2000 2000 273 15
SA-11-1-0,5-0,5-15-139 500 500 139 15
SA-11-1-0,5-0,5-0-168 500 500 168 0
SA-11-1-0,5-0,5-15-168 500 500 168 15
SA-11-1-0,5-0,5-0-219 500 500 219 0
SA-11-1-0,5-0,5-15-219 500 500 219 15
SA-11-1-0,5-0,5-0-273 500 500 273 0
SA-11-1-2,0-2,0-15-273 500 500 273 15
SA-11-1-0,8-1,5-15-273 500 500 273 15
SA-11-1-2,0-2,0-15-325 2000 2000 325 15
SA-11-1-2,0-2,0-0-350 2000 2000 350 0
SA-11-1-2,0-2,0-15-350 2000 2000 350 15
SA-11-2-1,0-1,0-0-0-180-219 1000 1000 219 0
SA-11-2-1,0-1,0-0-0-180-273 1000 1000 273 0
SA-11-2-1,0-1,0-15-15-180-168 1000 1000 168 15
SA-11-2-1,0-1,0-15-15-180-219 1000 1000 219 15
SA-11-2-1,0-1,0-15-15-180-273 1000 1000 273 15
SA-11-2-1,0-1,0-15-15-180-325 1000 1000 325 15
SA-11-2-1,5-1,5-15-15-180-273 1500 1500 273 15
SA-11-2-1,5-2,0-15-15-180-280 1500 2000 280 15
Раскрывающиеся карточки
SA-11-1
Arrow

SA-11-1-0,5-0,5-15-112

Размер А, мм: 500

Размер Б, мм: 500

Размер В, мм: 112

Размер Г, градусы: 15


SA-11-1-0,5-0,5-15-139

Размер А, мм: 500

Размер Б, мм: 500

Размер В, мм: 139

Размер Г, градусы: 15


SA-11-1-0,5-0,5-0-168

Размер А, мм: 500

Размер Б, мм: 500

Размер В, мм: 112

Размер Г, градусы: 0


SA-11-1-0,5-0,5-15-168

Размер А, мм: 500

Размер Б, мм: 500

Размер В, мм: 112

Размер Г, градусы: 15


SA-11-1-0,5-0,5-0-219

Размер А, мм: 500

Размер Б, мм: 500

Размер В, мм: 219

Размер Г, градусы: 0


SA-11-1-0,5-0,5-15-219

Размер А, мм: 500

Размер Б, мм: 500

Размер В, мм: 219

Размер Г, градусы: 15


SA-11-1-0,5-0,5-0-273

Размер А, мм: 500

Размер Б, мм: 500

Размер В, мм: 273

Размер Г, градусы: 0


SA-11-1-0,5-0,5-15-273

Размер А, мм: 500

Размер Б, мм: 500

Размер В, мм: 219

Размер Г, градусы: 15


SA-11-1-0,5-0,5-15-320

Размер А, мм: 500

Размер Б, мм: 500

Размер В, мм: 320

Размер Г, градусы: 15


SA-11-1-0,5-0,5-15-377

Размер А, мм: 500

Размер Б, мм: 500

Размер В, мм: 377

Размер Г, градусы: 15


SA-11-1-0,8-1,5-15-377

Размер А, мм: 800

Размер Б, мм: 1500

Размер В, мм: 377

Размер Г, градусы: 15


SA-11-1-1,0-1,0-0-139

Размер А, мм: 1000

Размер Б, мм: 1000

Размер В, мм: 139

Размер Г, градусы: 0


SA-11-1-1,0-1,0-15-139

Размер А, мм: 1000

Размер Б, мм: 1000

Размер В, мм: 139

Размер Г, градусы: 15


SA-11-1-1,0-1,0-15-168

Размер А, мм: 1000

Размер Б, мм: 1000

Размер В, мм: 168

Размер Г, градусы: 15


SA-11-1-1,0-1,0-0-219

Размер А, мм: 1000

Размер Б, мм: 1000

Размер В, мм: 219

Размер Г, градусы: 0


SA-11-1-1,0-1,0-0-273

Размер А, мм: 1000

Размер Б, мм: 1000

Размер В, мм: 273

Размер Г, градусы: 0


SA-11-1-1,0-1,0-15-273

Размер А, мм: 1000

Размер Б, мм: 1000

Размер В, мм: 273

Размер Г, градусы: 15


SA-11-1-1,0-1,0-15-320

Размер А, мм: 1000

Размер Б, мм: 1000

Размер В, мм: 320

Размер Г, градусы: 15


SA-11-1-1,0-1,0-15-325

Размер А, мм: 1000

Размер Б, мм: 1000

Размер В, мм: 325

Размер Г, градусы: 15


SA-11-1-1,0-1,0-15-335

Размер А, мм: 1000

Размер Б, мм: 1000

Размер В, мм: 335

Размер Г, градусы: 15


SA-11-1-1,0-1,0-15-350

Размер А, мм: 1000

Размер Б, мм: 1000

Размер В, мм: 350

Размер Г, градусы: 15


SA-11-1-1,0-1,0-15-380

Размер А, мм: 1000

Размер Б, мм: 1000

Размер В, мм: 380

Размер Г, градусы: 15


SA-11-1-1,2-0,5-15-325

Размер А, мм: 1000

Размер Б, мм: 1000

Размер В, мм: 325

Размер Г, градусы: 15


SA-11-1-2,0-2,0-0-219

Размер А, мм: 2000

Размер Б, мм: 2000

Размер В, мм: 219

Размер Г, градусы: 0


SA-11-1-1,5-1,5-0-168

Размер А, мм: 1500

Размер Б, мм: 1500

Размер В, мм: 168

Размер Г, градусы: 0


SA-11-1-1,5-1,5-15-168

Размер А, мм: 1500

Размер Б, мм: 1500

Размер В, мм: 168

Размер Г, градусы: 15


SA-11-1-1,5-1,5-0-273

Размер А, мм: 1500

Размер Б, мм: 1500

Размер В, мм: 273

Размер Г, градусы: 0


SA-11-1-1,5-1,5-15-273

Размер А, мм: 1500

Размер Б, мм: 1500

Размер В, мм: 273

Размер Г, градусы: 15


SA-11-1-1,5-1,5-0-325

Размер А, мм: 1500

Размер Б, мм: 1500

Размер В, мм: 325

Размер Г, градусы: 0


SA-11-1-1,5-1,5-15-325

Размер А, мм: 1500

Размер Б, мм: 1500

Размер В, мм: 325

Размер Г, градусы: 15


SA-11-1-1,5-1,5-15-377

Размер А, мм: 1500

Размер Б, мм: 1500

Размер В, мм: 377

Размер Г, градусы: 15


SA-11-1-1,5-2,0-15-273

Размер А, мм: 1500

Размер Б, мм: 2000

Размер В, мм: 273

Размер Г, градусы: 15


SA-11-1-2,0-2,0-15-133

Размер А, мм: 2000

Размер Б, мм: 2000

Размер В, мм: 133

Размер Г, градусы: 15


SA-11-1-2,0-2,0-15-170

Размер А, мм: 2000

Размер Б, мм: 2000

Размер В, мм: 170

Размер Г, градусы: 15


SA-11-1-2,0-2,0-15-219

Размер А, мм: 2000

Размер Б, мм: 2000

Размер В, мм: 219

Размер Г, градусы: 15


SA-11-1-2,0-2,0-15-273

Размер А, мм: 2000

Размер Б, мм: 2000

Размер В, мм: 273

Размер Г, градусы: 15


SA-11-1-0,5-0,5-15-139

Размер А, мм: 500

Размер Б, мм: 500

Размер В, мм: 139

Размер Г, градусы: 15


SA-11-1-0,5-0,5-0-168

Размер А, мм: 500

Размер Б, мм: 500

Размер В, мм: 168

Размер Г, градусы: 0


SA-11-1-0,5-0,5-15-168

Размер А, мм: 500

Размер Б, мм: 500

Размер В, мм: 139

Размер Г, градусы: 15


SA-11-1-0,5-0,5-0-219

Размер А, мм: 500

Размер Б, мм: 500

Размер В, мм: 219

Размер Г, градусы: 0


SA-11-1-0,5-0,5-15-219

Размер А, мм: 500

Размер Б, мм: 500

Размер В, мм: 219

Размер Г, градусы: 15


SA-11-1-0,5-0,5-0-273

Размер А, мм: 500

Размер Б, мм: 500

Размер В, мм: 273

Размер Г, градусы: 0


SA-11-1-0,5-0,5-15-219

Размер А, мм: 500

Размер Б, мм: 500

Размер В, мм: 219

Размер Г, градусы: 15


SA-11-1-0,8-1,5-15-273

Размер А, мм: 800

Размер Б, мм: 1500

Размер В, мм: 273

Размер Г, градусы: 15


SA-11-1-2,0-2,0-15-325

Размер А, мм: 2000

Размер Б, мм: 2000

Размер В, мм: 325

Размер Г, градусы: 15


SA-11-1-2,0-2,0-0-350

Размер А, мм: 2000

Размер Б, мм: 2000

Размер В, мм: 350

Размер Г, градусы: 0


SA-11-1-2,0-2,0-15-350

Размер А, мм: 2000

Размер Б, мм: 2000

Размер В, мм: 350

Размер Г, градусы: 15

SA-11-2
Arrow

SA-11-2-1,0-1,0-0-0-180-219

Размер А, мм: 1000

Размер Б, мм: 1000

Размер В, мм: 219

Размер Г, градусы: 0


SA-11-2-1,0-1,0-0-0-180-273

Размер А, мм: 1000

Размер Б, мм: 1000

Размер В, мм: 273

Размер Г, градусы: 0


SA-11-2-1,0-1,0-15-15-180-168

Размер А, мм: 1000

Размер Б, мм: 1000

Размер В, мм: 168

Размер Г, градусы: 15


SA-11-2-1,0-1,0-15-15-180-219

Размер А, мм: 1000

Размер Б, мм: 1000

Размер В, мм: 219

Размер Г, градусы: 15


SA-11-2-1,0-1,0-15-15-180-273

Размер А, мм: 1000

Размер Б, мм: 1000

Размер В, мм: 273

Размер Г, градусы: 15


SA-11-2-1,0-1,0-15-15-180-325

Размер А, мм: 1000

Размер Б, мм: 1000

Размер В, мм: 325

Размер Г, градусы: 15


SA-11-2-1,5-1,5-15-15-180-273

Размер А, мм: 1500

Размер Б, мм: 1500

Размер В, мм: 219

Размер Г, градусы: 15


SA-11-2-1,5-2,0-15-15-180-280

Размер А, мм: 1500

Размер Б, мм: 2000

Размер В, мм: 280

Размер Г, градусы: 15

SketchUp-модель
Паспорт продукции

Материалы для скачивания
