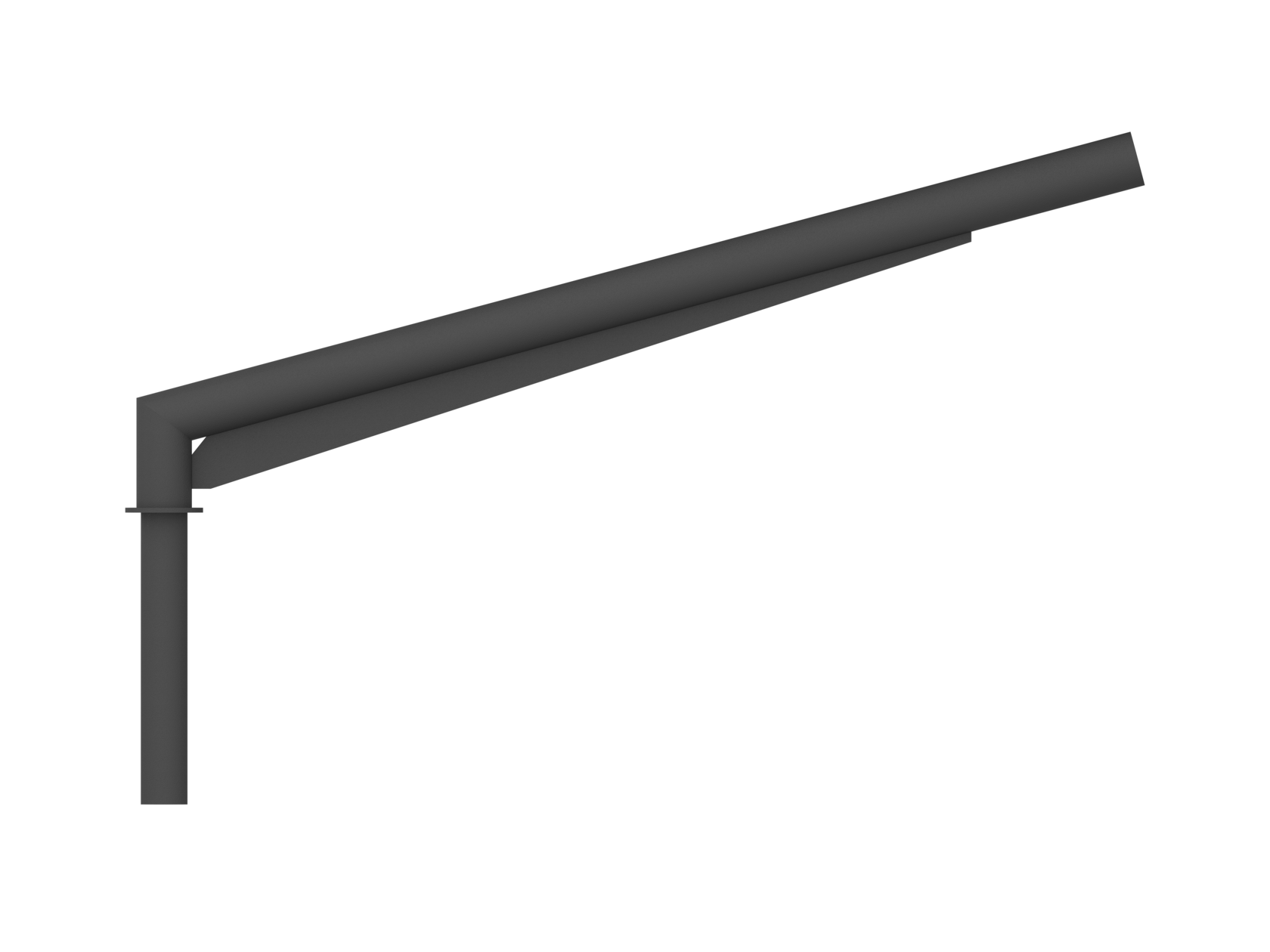

Одинарные безрадиусные кронштейны SA-7

Кронштейны серии SA-7

Описание

Одинарные безрадиусные кронштейны для установки одного консольного светильника. Изготавливаются из стальной трубы круглого сечения (Ø57 мм). Предназначены для монтажа на круглоконические или цилиндрические опоры. Защитное покрытие — горячее цинкование и декоративное порошковое полиэфирное покрытие (возможна окраска в любой цвет по шкале RAL). Угол наклона кронштейна: 0° / 15° / 30°.

Технические характеристики

Наименование кронштейна Размер А, мм Размер Б, мм Размер В, градусы
SA-7-0,25-0-60 250 48 0
SA-7-0,5-0-60 500 48 0
SA-7-0,5-0-70 500 57 0
SA-7-0,5-0-75 500 57 0
SA-7-0,5-0-97 500 76 0
SA-7-0,5-0-102 500 76 0
SA-7-0,5-0-114 500 89 0
SA-7-1,0-0-75 1000 57 0
SA-7-1,0-0-102 1000 76 0
SA-7-0,5-15-75 500 57 15
SA-7-1,0-15-60 1000 48 15
SA-7-1,0-15-75 1000 57 15
SA-7-1,0-15-85 1000 57 15
SA-7-1,0-15-111 1000 86 15
SA-7-1,0-15-138 1000 108 15
SA-7-1,0-30-75 1000 57 30
Раскрывающиеся карточки
SA-7-0,25 / SA-7-0,5
Arrow

SA-7-0,25-0-60

Размер А, мм: 250

Размер Б, мм: 48

Размер В, градусы: 0


SA-7-0,5-0-60

Размер А, мм: 500

Размер Б, мм: 48

Размер В, градусы: 0


SA-7-0,5-0-70

Размер А, мм: 500

Размер Б, мм: 57

Размер В, градусы: 0


SA-7-0,5-0-75

Размер А, мм: 500

Размер Б, мм: 57

Размер В, градусы: 0


SA-7-0,5-0-97

Размер А, мм: 500

Размер Б, мм: 76

Размер В, градусы: 0


SA-7-0,5-0-102

Размер А, мм: 500

Размер Б, мм: 76

Размер В, градусы: 0


SA-7-0,5-0-114

Размер А, мм: 500

Размер Б, мм: 89

Размер В, градусы: 0


SA-7-0,5-15-75

Размер А, мм: 1000

Размер Б, мм: 57

Размер В, градусы: 15

SA-7-1,0
Arrow

SA-7-1,0-0-75

Размер А, мм: 1000

Размер Б, мм: 57

Размер В, градусы: 0


SA-7-1,0-0-102

Размер А, мм: 1000

Размер Б, мм: 76

Размер В, градусы: 0


SA-7-1,0-15-60

Размер А, мм: 1000

Размер Б, мм: 48

Размер В, градусы: 15


SA-7-1,0-15-75

Размер А, мм: 1000

Размер Б, мм: 57

Размер В, градусы: 15


SA-7-1,0-15-85

Размер А, мм: 1000

Размер Б, мм: 57

Размер В, градусы: 15


SA-7-1,0-15-111

Размер А, мм: 1000

Размер Б, мм: 86

Размер В, градусы: 15


SA-7-1,0-15-138

Размер А, мм: 1000

Размер Б, мм: 108

Размер В, градусы: 15


SA-7-1,0-30-75

Размер А, мм: 1000

Размер Б, мм: 57

Размер В, градусы: 30
