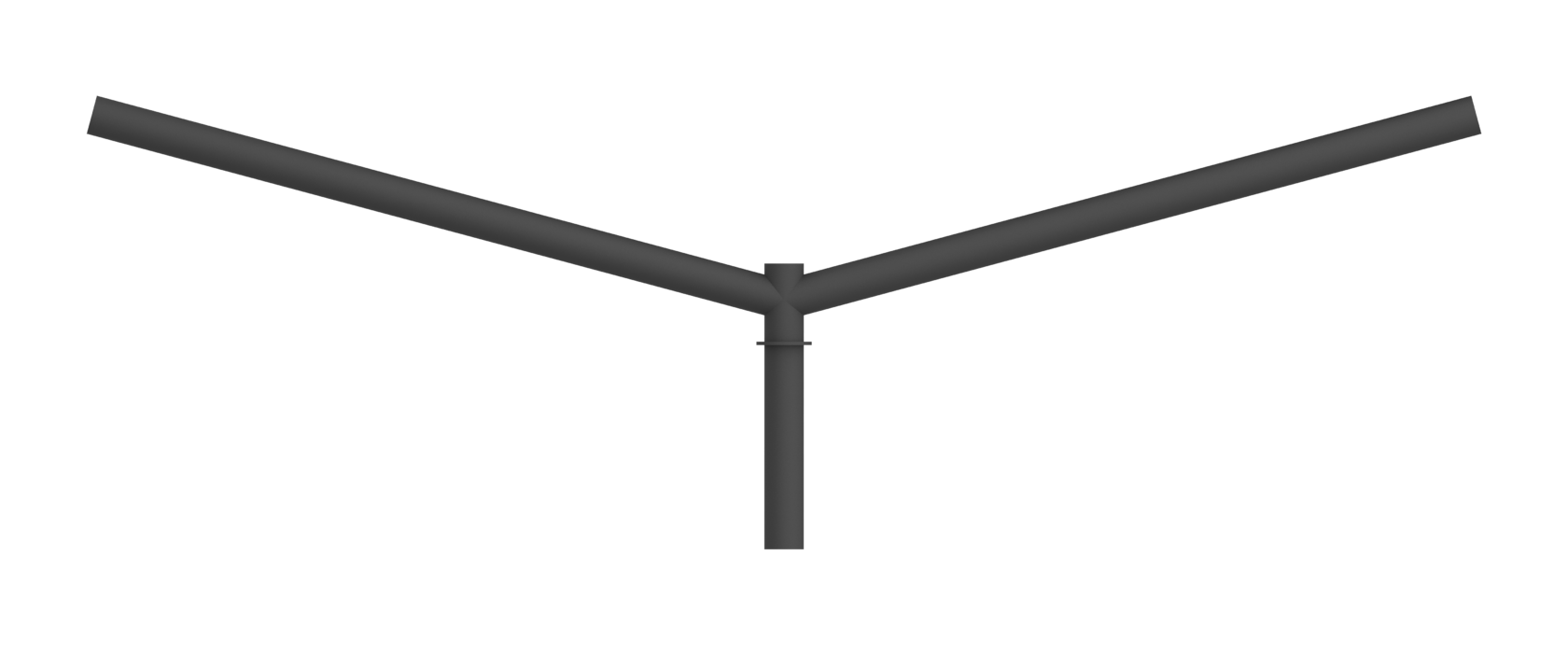

Кронштейны серии SA-8
Описание
Технические характеристики
| Наименование кронштейна | Размер А, мм | Размер Б, мм | Размер В, мм | Размер Г, градусы | Размер Е, градусы | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| SA-8-0,5-10-10-180-75 | 1000 | 500 | 57 | 10 | 180 | ||||||
| SA-8-0,5-0-0-90-96 | — | 500 | 76 | 0 | 90 | ||||||
| SA-8-1,0-0-0-90-96 | — | 1000 | 76 | 0 | 90 | ||||||
| SA-8-0,5-0-0-180-60 | 1000 | 500 | 57 | 0 | 180 | ||||||
| SA-8-1,0-0-0-180-75 | 2000 | 1000 | 57 | 0 | 180 | ||||||
| SA-8-0,5-15-15-180-75 | 1000 | 500 | 57 | 15 | 180 | ||||||
| SA-8-1,0-15-15-180-75 | 2000 | 1000 | 57 | 15 | 180 | ||||||
| SA-8-1,0-15-15-180-138 | 2000 | 1000 | 108 | 15 | 180 |
SA-8-0,5-10-10-180-75
Размер А, мм: 1000
Размер Б, мм: 500
Размер В, мм: 57
Размер Г, градусы: 10
Размер Е, градусы: 180
SA-8-0,5-0-0-90-86
Размер А, мм: —
Размер Б, мм: 500
Размер В, мм: 76
Размер Г, градусы: 0
Размер Е, градусы: 90
SA-8-0,5-0-0-180-75
Размер А, мм: 1000
Размер Б, мм: 500
Размер В, мм: 57
Размер Г, градусы: 0
Размер Е, градусы: 180
SA-8-0,5-0-0-180-60
Размер А, мм: 1000
Размер Б, мм: 500
Размер В, мм: 48
Размер Г, градусы: 15
Размер Е, градусы: 180
SA-8-0,5-15-15-180-75
Размер А, мм: 1000
Размер Б, мм: 500
Размер В, мм: 57
Размер Г, градусы: 15
Размер Е, градусы: 180
SA-8-1,0-0-0-90-96
Размер А, мм: —
Размер Б, мм: 1000
Размер В, мм: 76
Размер Г, градусы: 0
Размер Е, градусы: 90
SA-8-1,0-0-0-180-75
Размер А, мм: 2000
Размер Б, мм: 1000
Размер В, мм: 57
Размер Г, градусы: 0
Размер Е, градусы: 180
SA-8-0,5-0-0-180-75
Размер А, мм: 1000
Размер Б, мм: 500
Размер В, мм: 57
Размер Г, градусы: 0
Размер Е, градусы: 180
SA-8-1,0-15-15-180-75
Размер А, мм: 2000
Размер Б, мм: 1000
Размер В, мм: 57
Размер Г, градусы: 15
Размер Е, градусы: 180
SA-8-1,0-15-15-180-138
Размер А, мм: 2000
Размер Б, мм: 1000
Размер В, мм: 108
Размер Г, градусы: 15
Размер Е, градусы: 180
