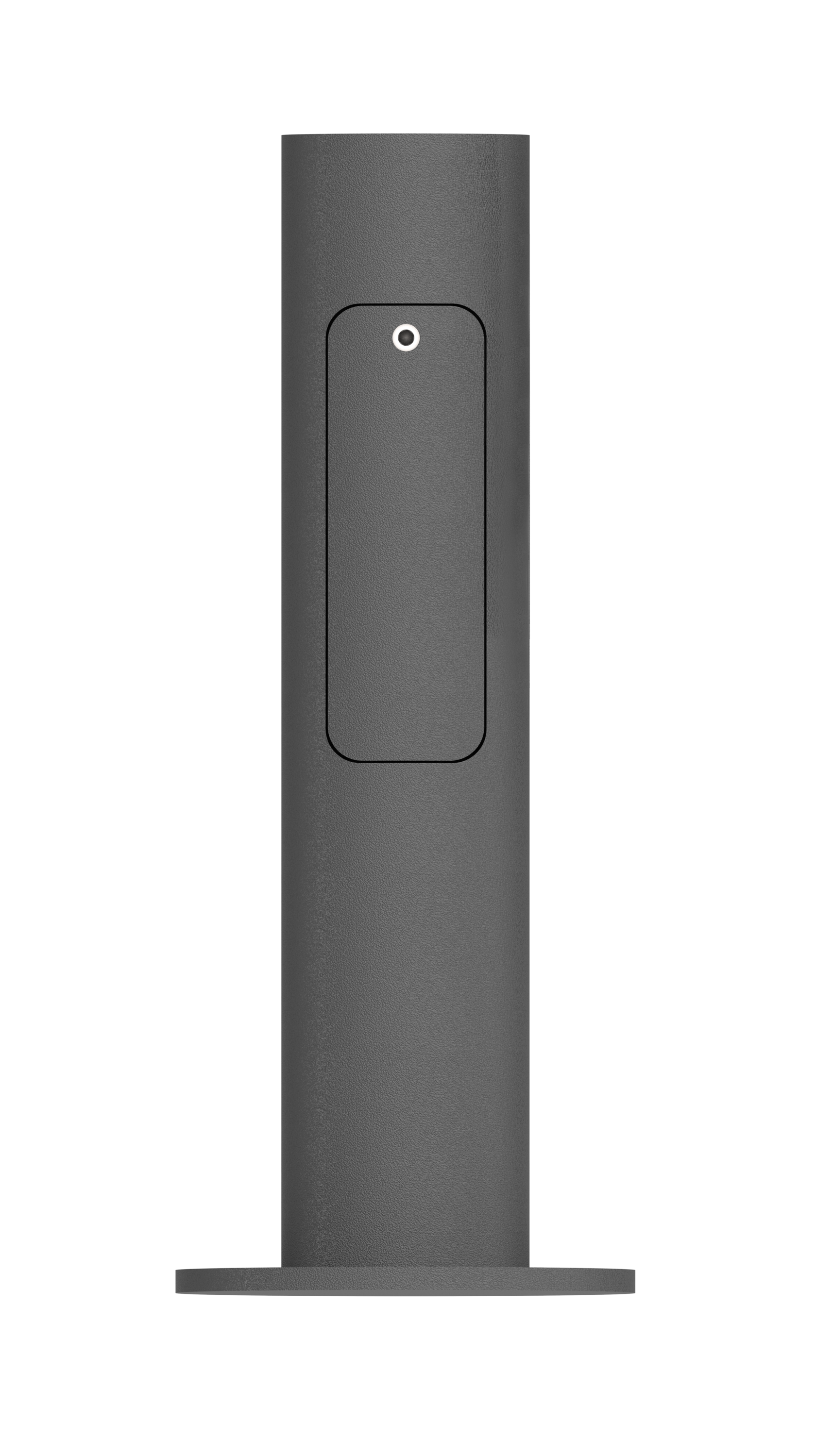

Опоры серии SP-7
Описание
Технические характеристики
| Наименование | Высота А, м | Верхний диаметр В, мм | Нижний диаметр Б, мм | Размер фланца, мм | Межосевые расстояния, мм | Размер лючка ГхБ, мм | Количество отверстий во фланце | Диаметр отверстий | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| SP-7-0,5-108-108-3,5-Д200-МО150-4х16 | 0,5 | Ø108 | Ø108 | Ø200 | Ø150 | 70х200 | 4 | М12 | 7 |
| SP-7-1,0-108-108-3,5-Д200-МО150-4х16 | 1 | Ø108 | Ø108 | Ø200 | Ø150 | 70х300 | 4 | М12 | 12,5 |
| SP-7-0,5-108-108-3,5-Д200-МО150- 4х16-2П | 0,5 | Ø108 | Ø108 | Ø200 | Ø150 | 70х200 | 4 | М12 | 9 |
| SP-7-1,0-108-108-3,5-Д200-МО150- 4х16-2П | 1 | Ø108 | Ø108 | Ø200 | Ø150 | 70х300 | 4 | М12 | 13 |
Расчет параметров фундаментного блока производится исходя из климатических условий, ветрового района эксплуатации и параметров грунта. Для расчёта необходима услуга проектной организации.
Закладные детали фундамента заказываются отдельно. Приведенная таблица носит справочный характер. При размещении заказа указывайте ветровой район (СП 20.13330.2016) и климатическое исполнения (ГОСТ 16350).
ООО «Брайтэлек» оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия, кроме того, вес изделия, указанный в таблице, является расчетным, и согласно требованиям ГОСТ 19903-2015 и ГОСТ 10704-91, допускается отклонение фактического веса от расчетного.
Д200-МО150-4х16
Высота А, м: 0,5
Верхний диаметр В, мм: Ø108
Нижний диаметр Б, мм: Ø108
Размер фланца, мм: Ø200
Межосевые расстояния, мм: Ø150
Размер лючка, мм: 70х200
Количество отверстий во фланце: 4
Диаметр отверстий: М12
Масса, кг: 7
Д200-МО150-4х16
Высота А, м: 1
Верхний диаметр В, мм: Ø108
Нижний диаметр Б, мм: Ø108
Размер фланца, мм: Ø200
Межосевые расстояния, мм: Ø150
Размер лючка, мм: 70х300
Количество отверстий во фланце: 4
Диаметр отверстий: М12
Масса, кг: 12,5
Д200-МО150-4х16-2П
Высота А, м: 0,5
Верхний диаметр В, мм: Ø108
Нижний диаметр Б, мм: Ø108
Размер фланца, мм: Ø200
Межосевые расстояния, мм: Ø150
Размер лючка, мм: 70х200
Количество отверстий во фланце: 4
Диаметр отверстий: М12
Масса, кг: 9
Д200-МО150-4х16-2П
Высота А, м: 1
Верхний диаметр В, мм: Ø108
Нижний диаметр Б, мм: Ø108
Размер фланца, мм: Ø200
Межосевые расстояния, мм: Ø150
Размер лючка, мм: 70х300
Количество отверстий во фланце: 4
Диаметр отверстий: М12
Масса, кг: 13
Рекомендуемые ЗДФ
| Наименование | ЗДФ | Анкерная ЗДФ | Цоколь |
|---|---|---|---|
| SP-7-0,5-108-108-3,5-Д200-МО150-4х16 | ЗДФ-108-500-3,5-10-Д200-МО150-4х16 | ЗА-12-4-250-Д200-МО150-4х14 | ЦК-Д219-114-100 |
| SP-7-1,0-108-108-3,5-Д200-МО150-4х16 | ЗДФ-108-500-3,5-10-Д200-МО150-4х16 | ЗА-12-4-250-Д200-МО150-4х14 | ЦК-Д219-114-100 |
| SP-7-0,5-108-108-3,5-Д200-МО150-4х16-2П | ЗДФ-108-500-3,5-10-Д200-МО150-4х16 | ЗА-12-4-250-Д200-МО150-4х14 | ЦК-Д219-114-100 |
| SP-7-1,0-108-108-3,5-Д200-МО150-4х16-2 | ЗДФ-108-500-3,5-10-Д200-МО150-4х16 | ЗА-12-4-250-Д200-МО150-4х14 | ЦК-Д219-114-100 |
Д200-МО150-4х16
ЗДФ: ЗДФ-108-500-3,5-10-Д200-МО150-4х16
Анкерная ЗДФ: ЗА-12-4-250-Д200-МО150-4х14
Цоколь: ЦК-Д219-114-100
Д200-МО150-4х16
ЗДФ: ЗДФ-108-500-3,5-10-Д200-МО150-4х16
Анкерная ЗДФ: ЗА-12-4-250-Д200-МО150-4х14
Цоколь: ЦК-Д219-114-100
Д200-МО150-4х16-2П
ЗДФ: ЗДФ-108-500-3,5-10-Д200-МО150-4х16
Анкерная ЗДФ: ЗА-12-4-250-Д200-МО150-4х14
Цоколь: ЦК-Д219-114-100
Д200-МО150-4х16-2П
ЗДФ: ЗДФ-108-500-3,5-10-Д200-МО150-4х16
Анкерная ЗДФ: ЗА-12-4-250-Д200-МО150-4х14
Цоколь: ЦК-Д219-114-100
