Закладные детали фундамента

Закладные детали фундамента

Прямостоечные ЗДФ

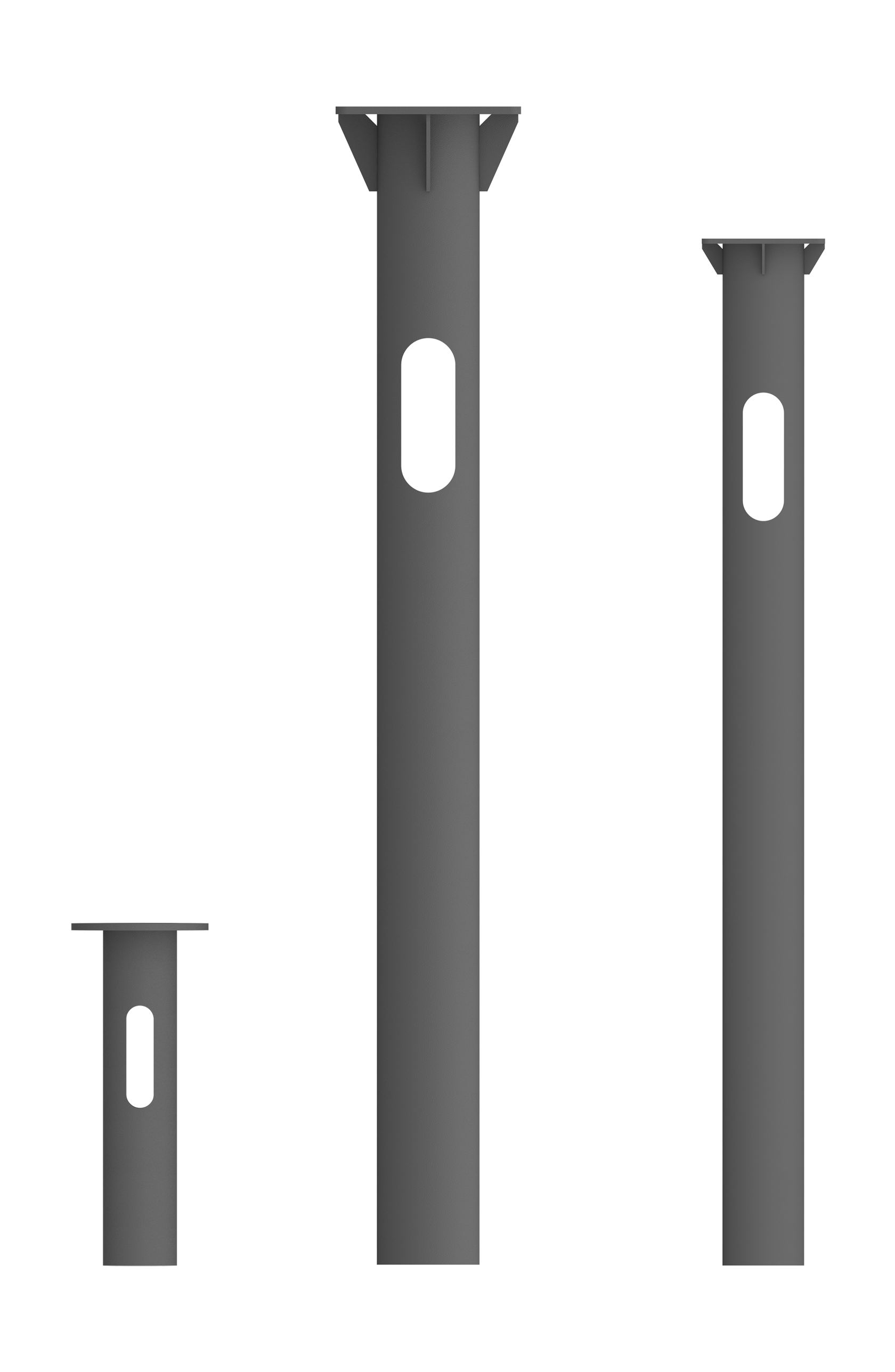

Установка опор осуществляется на закладные детали с ответным фланцем. Закладные детали изготавливаются из стальной трубы с технологическим отверстием для завода кабеля и с приваренным стальным фланцем, после покрываются битумом или защитным цинкогрунтом.
Условное обозначение ЗДФ* Длина, мм Размер фланца, мм Диаметр, мм Диаметр шпильки Масса, кг
ЗДФ-108-500 500 Ø200 108 M12 6
ЗДФ-133-1250 1250 ◻240 133 M18 19
ЗДФ-159-1500 1500 Ø400 159 M24 36
ЗДФ-219-1500 1500 Ø400 219 M24 43
ЗДФ-219-2000 2000 Ø400 219 M24 54

*Расшифровка условного обозначения: ЗДФ-108-500, где ЗДФ — наименование серии; 108 — диаметр в мм; 500 — длина в мм

Раскрывающиеся карточки
ЗДФ-108-500
Arrow

Длина, мм: 500

Размер фланца, мм: Ø200

Диаметр, мм: 180

Диаметр шпильки: М12

Масса, кг: 6


*Расшифровка условного обозначения: ЗДФ-108-500, где ЗДФ-108 — наименование серии закладной детали; 108 — диаметр, мм; 500 — длина, мм

ЗДФ-133-1250
Arrow

Длина, мм: 1250

Размер фланца, мм: ◻240

Диаметр, мм: 133

Диаметр шпильки: М18

Масса, кг: 19


*Расшифровка условного обозначения: ЗДФ-133-1250, где ЗДФ-133 — наименование серии закладной детали; 133 — диаметр, мм; 1250 — длина, мм

ЗДФ-159-1500
Arrow

Длина, мм: 1500

Размер фланца, мм: Ø400

Диаметр, мм: 159

Диаметр шпильки: М24

Масса, кг: 36


*Расшифровка условного обозначения: ЗДФ-159-1500, где ЗДФ-159 — наименование серии закладной детали; 159 — диаметр, мм; 1500 — длина, мм

ЗДФ-219-1500
Arrow

Длина, мм: 1500

Размер фланца, мм: Ø400

Диаметр, мм: 219

Диаметр шпильки: М24

Масса, кг: 43


*Расшифровка условного обозначения: ЗДФ-219-1500, где ЗДФ-219 — наименование серии закладной детали; 219 — диаметр, мм; 1500 — длина, мм

ЗДФ-219-2000
Arrow

Длина, мм: 2000

Размер фланца, мм: Ø400

Диаметр, мм: 219

Диаметр шпильки: М24

Масса, кг: 54


*Расшифровка условного обозначения: ЗДФ-219-2000, где ЗДФ-219 — наименование серии закладной детали; 219 — диаметр, мм; 2000 — длина, мм

Рекомендованные размеры ЗДФ для стальных опор

Тип опоры ЗДФ Тип опоры ЗДФ Тип опоры ЗДФ
SP-1-3 ЗДФ-133-1250 SP-3-6 ЗДФ-159-1500 SP-9-5-147 ЗДФ-159-1500
SP-1-3,5 ЗДФ-133-1250 SP-4-4 ЗДФ-159-1500 SP-9-5-185 ЗДФ-219-1500
SP-1-4 ЗДФ-133-1250 SP-4-4,5 ЗДФ-159-1500 SP-9-5-219 ЗДФ-219-1500
SP-1-4,5 ЗДФ-133-1250 SP-4-5 ЗДФ-159-1500 SP-9-6-147 ЗДФ-219-1500
SP-1-5 ЗДФ-133-1250 SP-4-6 ЗДФ-159-1500 SP-9-6-185 ЗДФ-219-1500
SP-1-6 ЗДФ-133-1250 SP-4-7 ЗДФ-159-1500 SP-9-6-212 ЗДФ-219-1500
SP-1-7 ЗДФ-159-1500 SP-4-8 ЗДФ-159-1500 SP-9-7-185 ЗДФ-219-1500
SP-1-8 ЗДФ-159-1500 SP-4-9 ЗДФ-159-1500 SP-9-7-212 ЗДФ-219-1500
SP-1-9 ЗДФ-159-1500 SP-6-6 ЗДФ-159-1500 SP-9-8-185 ЗДФ-219-1500
SP-2-7 ЗДФ-159-1500 SP-6-8 ЗДФ-159-1500 SP-9-8-212 ЗДФ-219-1500
SP-2-8 ЗДФ-159-1500 SP-6-10 ЗДФ-219-2000 SP-9-9-185 ЗДФ-219-1500
SP-2-9 ЗДФ-159-1500 SP-6-12 ЗДФ-219-2000 SP-9-9-212 ЗДФ-219-1500
SP-2-10 ЗДФ-219-2000 SP-7-0,5 ЗДФ-108-500 SP-11-4,5 ЗДФ-219-1500
SP-2-11 ЗДФ-219-2000 SP-7-1,0 ЗДФ-108-500 SP-11-5 ЗДФ-219-1500
SP-3-3 ЗДФ-133-1250 SP-9-4-147 ЗДФ-159-1500 SP-11-6 ЗДФ-219-1500
SP-3-3,5 ЗДФ-133-1250 SP-9-4,5-147 ЗДФ-159-1500 SP-11-7 ЗДФ-219-1500
SP-3-4 ЗДФ-133-1250 SP-9-4,5-185 ЗДФ-219-1500 SP-11-8 ЗДФ-219-1500
SP-3-4,5 ЗДФ-133-1250 SP-9-4,5-212 ЗДФ-219-1500 SP-11-9 ЗДФ-219-1500
SP-3-5 ЗДФ-133-1250
Раскрывающиеся карточки
ЗДФ-108-500
Arrow

Тип опоры

SP-0,5

SP-7-1,0

ЗДФ-133-1250
Arrow

Тип опоры

SP-1-3

SP-1-3,5

SP-1-4

SP-1-4,5

SP-1-5

SP-1-6

SP-3-3

SP-3-3,5

SP-3-4

SP-3-4,5

SP-3-5

ЗДФ-159-1500
Arrow

Тип опоры

SP-1-7

SP-1-8

SP-1-9

SP-2-7

SP-2-8

SP-2-9

SP-3-6

SP-4-4

SP-4-4,5

SP-4-5

SP-4-6

SP-4-7

SP-4-8

SP-4-9

SP-6-6

SP-6-8

SP-9-5-147

ЗДФ-219-1500
Arrow

Тип опоры

SP-9-4,5-185

SP-4,5-212

SP-9-5-185

SP-9-5-219

SP-9-6-147

SP-9-6-185

SP-9-6-212

SP-9-7-185

SP-9-7-212

SP-9-8-185

SP-9-8-212

SP-9-9-185

SP-9-9-212

SP-11-4,5

SP-11-5

SP-11-6

SP-11-7

SP-11-8

SP-11-9

ЗДФ-219-2000
Arrow

Тип опоры

SP-2-10

SP-2-11

SP-6-10

SP-6-12

кОНСОЛЬНЫЕ здф

Консольные закладные детали фундамента используются в случаях, где нет возможности установить опоры освещения на прямостоечные закладные. Конструктивной особенностью консольной закладной детали является наличие несущей части, предназначенной для установки в фундаментный блок и вынесенного по горизонтали фланца для установки опоры. Установка консольных закладных деталей осуществляется в предварительно подготовленный котлован. После ориентации фланца в нужном направлении и установки его по необходимому уровню подземная часть заливается бетоном.
Наименованиие ЗДФ* Размер А, мм Размер Б, мм Размер В, мм Размер Г, мм Размер Е, мм Размер Д, мм
ЗДФ-108-1000-1000 108 1000 1000 Ø200 Ø20 200
ЗДФ-108-1500-1000 108 1500 1500 Ø200 Ø20 200
ЗДФ-133-1000-1500 133 1000 1500 Ø240 Ø22 200
ЗДФ-133-1500-2000 133 1500 2000 Ø240 Ø22 200
ЗДФ-133-1700-2000 133 1700 2000 Ø240 Ø22 200
ЗДФ-133-2000-2000 133 2000 2000 Ø240 Ø22 200
ЗДФ-159-1000-1500 159 1000 1500 Ø400 Ø28 310
ЗДФ-159-1500-2000 159 1500 2000 Ø400 Ø28 310
ЗДФ-159-1700-2000 159 1700 2000 Ø400 Ø28 310
ЗДФ-159-2000-2500 159 2000 2500 Ø400 Ø28 310
ЗДФ-159-2500-2500 159 2500 2500 Ø400 Ø28 310
ЗДФ-219-1000-2000 219 1000 2000 Ø400 Ø28 310
ЗДФ-219-1500-2000 219 1500 2000 Ø400 Ø28 310
ЗДФ-219-2000-2000 219 2000 2000 Ø400 Ø28 310
ЗДФ-219-2000-2500 219 2000 2500 Ø400 Ø28 310
ЗДФ-219-2500-2500 219 2500 2500 Ø400 Ø28 310

*Расшифровка условного обозначения: ЗДФ-108-a-b, где ЗДФ — наименование серии; 108 — размер А, мм; a — размер Б, мм; b — размер В, мм

Раскрывающиеся карточки
ЗДФ-108-a-b
Arrow

ЗДФ-108-1000-1000

Размер А, мм: 108

Размер Б, мм: 1000

Размер В, мм: 1000

Размер Г, мм: Ø200

Размер Д, мм: Ø20

Размер E, мм: 200


ЗДФ-108-1500-1000

Размер А, мм: 108

Размер Б, мм: 1500

Размер В, мм: 1000

Размер Г, мм: Ø200

Размер Д, мм: Ø20

Размер E, мм: 200

ЗДФ-133-a-b
Arrow

ЗДФ-133-1000-1500

Размер А, мм: 133

Размер Б, мм: 1000

Размер В, мм: 1500

Размер Г, мм: Ø240

Размер Д, мм: Ø22

Размер E, мм: 200


ЗДФ-133-1500-2000

Размер А, мм: 133

Размер Б, мм: 1500

Размер В, мм: 2000

Размер Г, мм: Ø240

Размер Д, мм: Ø22

Размер E, мм: 200


ЗДФ-133-1700-2000

Размер А, мм: 133

Размер Б, мм: 1700

Размер В, мм: 2000

Размер Г, мм: Ø240

Размер Д, мм: Ø22

Размер E, мм: 200


ЗДФ-133-2000-2000

Размер А, мм: 133

Размер Б, мм: 2000

Размер В, мм: 2000

Размер Г, мм: Ø240

Размер Д, мм: Ø22

Размер E, мм: 200

ЗДФ-159-a-b
Arrow

ЗДФ-159-1000-1500

Размер А, мм: 159

Размер Б, мм: 1000

Размер В, мм: 1500

Размер Г, мм: Ø400

Размер Д, мм: Ø28

Размер E, мм: 310


ЗДФ-159-1500-2000

Размер А, мм: 159

Размер Б, мм: 1500

Размер В, мм: 2000

Размер Г, мм: Ø400

Размер Д, мм: Ø28

Размер E, мм: 310


ЗДФ-159-1700-2000

Размер А, мм: 159

Размер Б, мм: 1700

Размер В, мм: 2000

Размер Г, мм: Ø400

Размер Д, мм: Ø28

Размер E, мм: 310


ЗДФ-159-2000-2500

Размер А, мм: 159

Размер Б, мм: 2000

Размер В, мм: 2500

Размер Г, мм: Ø400

Размер Д, мм: Ø28

Размер E, мм: 310


ЗДФ-159-2500-2500

Размер А, мм: 159

Размер Б, мм: 2500

Размер В, мм: 2500

Размер Г, мм: Ø400

Размер Д, мм: Ø28

Размер E, мм: 310


ЗДФ-219-a-b
Arrow

ЗДФ-219-1000-2000

Размер А, мм: 219

Размер Б, мм: 1000

Размер В, мм: 2000

Размер Г, мм: Ø400

Размер Д, мм: Ø28

Размер E, мм: 310


ЗДФ-219-1500-2000

Размер А, мм: 219

Размер Б, мм: 1500

Размер В, мм: 2000

Размер Г, мм: Ø400

Размер Д, мм: Ø28

Размер E, мм: 310


ЗДФ-219-2000-2500

Размер А, мм: 219

Размер Б, мм: 2000

Размер В, мм: 2500

Размер Г, мм: Ø400

Размер Д, мм: Ø28

Размер E, мм: 310


ЗДФ-219-2500-2500

Размер А, мм: 219

Размер Б, мм: 2500

Размер В, мм: 2500

Размер Г, мм: Ø400

Размер Д, мм: Ø28

Размер E, мм: 310

Анкерные здф

Анкерные закладные детали фундамента используются в случаях невозможности установки опор освещения на прямостоечные или консольные закладные. В подготовленную опалубку с армированным каркасом устанавливается анкерная закладная, и после достижения необходимой ориентации вся конструкция заливается бетоном.
ЗА-0,4-0,2
ЗА-0,4-0,1
Анкерные ЗДФ Длина, мм Размер фланца, мм Диаметр шпильки, мм
ЗА-0,4-0,1 400 Ø240 М16
ЗА-0,4-0,2 400 Ø400 М24
Раскрывающиеся карточки
ЗА-0,4-0,1
Arrow

Длина, мм: 400

Размер фланца, мм: Ø240

Диаметр шпильки, мм: М16

ЗА-0,4-0,2
Arrow

Длина, мм: 400

Размер фланца, мм: Ø400

Диаметр шпильки, мм М24
