Тео
Описание
- Световой комплекс из стального оцинкованного основания и оптического модуля
- Порошковое полиэфирное покрытие, доступен любой цвет палитры RAL
- Клапан компенсации давления
- Светильник укомплектован кабелем для подключения
- Степень защиты оптического блока IP 66
- Класс электробезопасности I
- Высокоэффективные линзы, шесть типов светораспределений
- Стандартная цветовая температура: 2700 К, 3000 К, 4000 К, 5000 К
- Возможно изготовление светового комплекса нестандартной высоты под заказ
- Возможно исполнение с поддержкой протоколов управления DALI или 0-10 V
- Возможна установка NEMA и Zhaga разъемов
Технические характеристики
| ТЕО | ТЕО С МАТОВЫМ РАССЕИВАТЕЛЕМ | ||||||
|---|---|---|---|---|---|---|---|
| Диапазон мощности, Вт* | 9-35 | 9-35 | |||||
| Световая отдача, лм/Вт** | до 150 | до 80 | |||||
| Диаметр опоры, мм | 160 | ||||||
| Оптика и светораспределение | ERS, ERL, PFA, ECL, EPD, EPG | — | |||||
| Установка | Осветительный комплекс с опорой, крепление на ЗДФ | ||||||
*Указан диапазон доступной мощности светильника.
**Значение светового потока светильника зависит от цветовой температуры, индекса цветопередачи и мощности светильника, значения уточняйте у менеджеров компании.
Диапазон мощности, Вт*: 9-35
Световая отдача, лм/Вт**: до 150
Оптика и светораспределение: ERS, ERL, PFA, ECL, EPD, EPG
Диаметр опоры, мм: 160
Тип крепления: Осветительный комплекс с опорой, крепление на ЗДФ
*Указан диапазон доступной мощности светильника.
**Значение светового потока светильника зависит от цветовой температуры, индекса цветопередачи и мощности светильника, значения уточняйте у менеджеров компании.
Диапазон мощности, Вт*: 9-35
Световая отдача, лм/Вт**: до 80
Оптика и светораспределение: —
Диаметр опоры, мм: 160
Тип крепления: Осветительный комплекс с опорой, крепление на ЗДФ
*Указан диапазон доступной мощности светильника.
**Значение светового потока светильника зависит от цветовой температуры, индекса цветопередачи и мощности светильника, значения уточняйте у менеджеров компании.

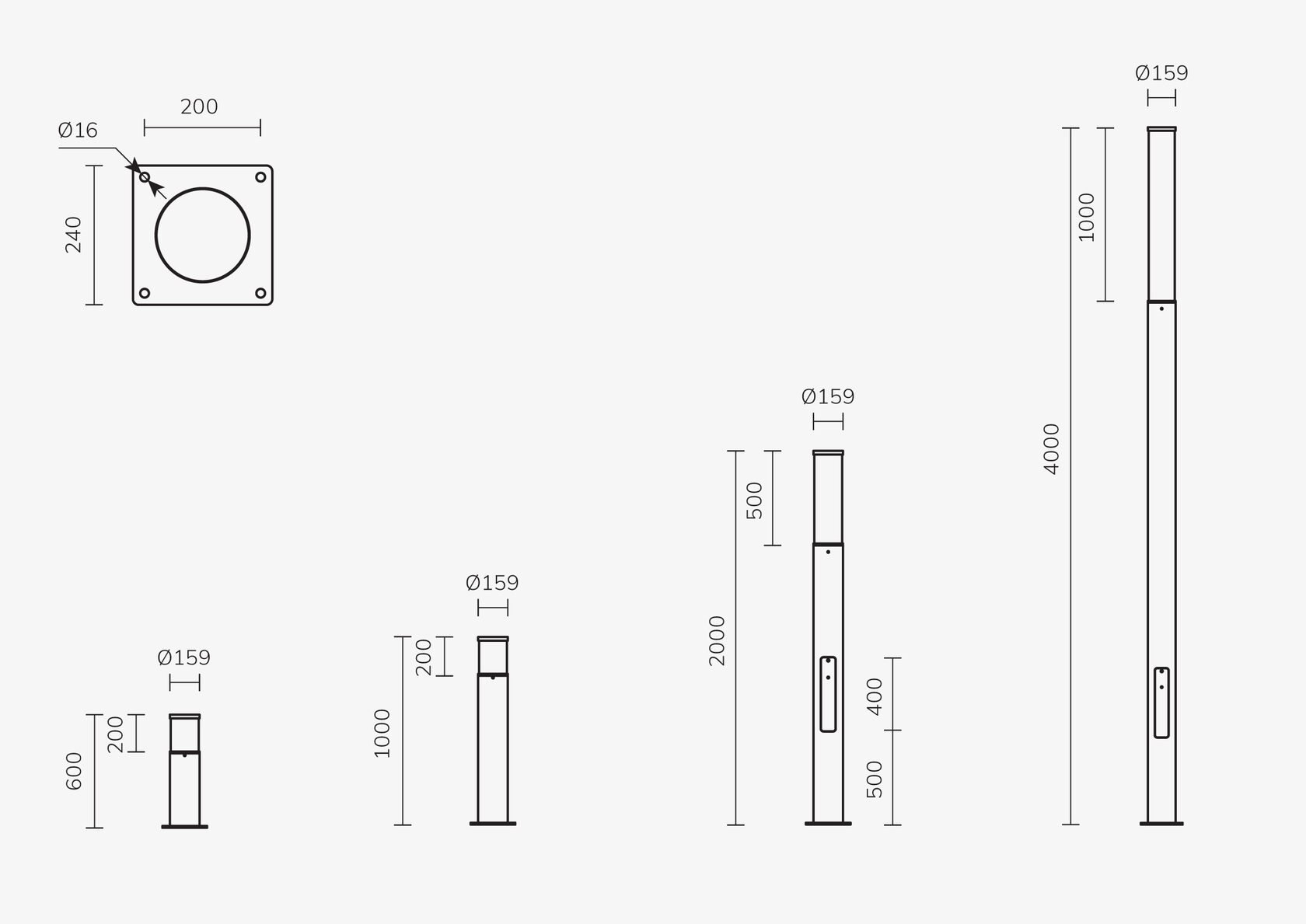

Конфигурация светового комплекса
| СВЕТОВОЙ КОМПЛЕКС ТЕО | ||||
|---|---|---|---|---|
| Высота основания, м | Тео-Н-0,2 | Тео-Н-0,5 | Тео-Н-1,0 | |
| 0,4 | Тео-0,6-0,2 | - | - | |
| 0,8 | Тео-1,0-0,2 | Тео-1,3-0,5 | - | |
| 1,5 | Тео-1,7-0,2 | Тео-2,0-0,5 | Тео-2,5-1,0 | |
| 3,5 | Тео-3,2-0,2 | Тео-3,5-0,5 | Тео-4,0-1,0 | |
Расшифровка обозначений: Тео-Н-0,2, Тео-Н-0,5, Тео-Н-1,0 — исполнение комплекса, где Н — полная высота комплекса, м
Значения 0,2, 0,5, 1,0 — высота оптического блока, м
Высота оптического блока, м:
0,4: Тео-0,6-0,2 0,8: Тео-1,0-0,2 1,5: Тео-1,7-0,2 3,5: Тео-3,2-0,2
Расшифровка обозначений: Тео-Н-0,2, Тео-Н-0,5, Тео-Н-1,0 — исполнение комплекса, где Н — полная высота комплекса, м
Значения 0,2, 0,5, 1,0 — высота оптического блока, м
Высота оптического блока, м:
0,4: — 0,8: Тео-1,3-0,5 1,5: Тео-2,0-0,5 3,5: Тео-3,5-0,5
Расшифровка обозначений: Тео-Н-0,2, Тео-Н-0,5, Тео-Н-1,0 — исполнение комплекса, где Н — полная высота комплекса, м
Значения 0,2, 0,5, 1,0 — высота оптического блока, м
Высота оптического блока, м:
0,4: — 0,8: — 1,5: Тео-2,5-1,0 3,5: Тео-4,0-1,0
Расшифровка обозначений: Тео-Н-0,2, Тео-Н-0,5, Тео-Н-1,0 — исполнение комплекса, где Н — полная высота комплекса, м
Значения 0,2, 0,5, 1,0 — высота оптического блока, м
рЕКОМЕНДуемыЕ здф
| Наименование | ЗДФ | Анкерная ЗДФ | Цоколь |
|---|---|---|---|
| ТЕО-0,6 — ТЕО-1,5 | ЗДФ-108-500-3,5-10-К240-МО200-4х20 | ЗА-16-4-400-К240-МО200-4х20 | ЦК-К260-167-150 |
| ТЕО-1,7 — ТЕО-4,0 | ЗДФ-133-1250-4-10-К240-МО200-4х20 | ЗА-16-4-400-К240-МО200-4х20 | ЦК-К260-167-150 |
ЗДФ: ЗДФ-108-500-3,5-10-К240-МО200-4х20
Анкерная ЗДФ: ЗА-16-4-400-К240-МО200-4х20
Цоколь: ЦК-К260-167-150
ЗДФ: ЗДФ-133-1250-4-10-К240-МО200-4х20
Анкерная ЗДФ: ЗА-16-4-400-К240-МО200-4х20
Цоколь: ЦК-К260-167-150
Типы креплений
Опции
